RUD ELEMENTI ACCORCIATORI.

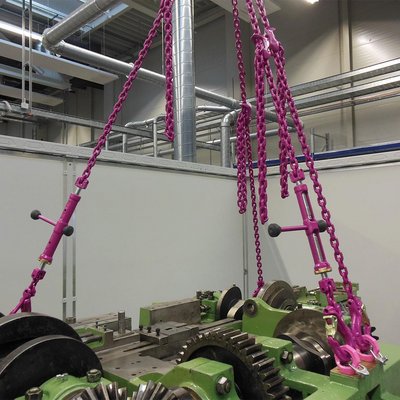

Evitano posizioni di carico e ribaltamento asimmetriche durante il sollevamento.

Accorciamento delle imbracature: grazie agli elementi accorciatori RUD, gli accessori di sollevamento possono essere accorciati in loco in modo rapido e semplice e adattati al millimetro per favorire il processo di sollevamento. Gli elementi permettono sia l'accorciamento grossolano mediante ganci ad artiglio o ganci accorciatori standard, sia la precisa regolazione della lunghezza della catena con l'ausilio del tenditore a forcella.

Attraverso la sua grande gamma di prodotti e materiali, RUD può fornire la soluzione adatta per ogni applicazione e scopo. Questo ampio range è garantito dalle qualità dei materiali ICE (Grado 120) e VIP (Grado 100).

Di cosa si deve tenere conto per usare gli accorciatori? Quali sono i criteri di selezione?

Tipo di accorciamento: accorciamento grossolano e rapido o regolazione precisa della lunghezza?

Movimentazione: qual è lo spessore nominale e come  si può accedere per regolare le brache di sollevamento a catena?

Quali requisiti di sollevamento devono essere rispettati e/o dove deve essere depositato il carico?

_

ICE-Multi accorciatore ad artiglio.

  • Prodotto secondo DIN 5692.
  • Può essere montato in modo imperdibile nel braccio della catena. Non sono necessari ulteriori componenti per accoppiarlo alla catena.
  • Può essere montato in qualsiasi punto del braccio di catena.
  • Realizzato con un concetto di supporto ideale per la catena, grazie alla sua forme e alla tasca studiata a forma di maglia, che evita la riduzione del WLL.
  • Il robusto perno di sicurezza a molla, impedisce l'allentamento accidentale delle catene montate sia libere da sollecitazioni che sotto carico.

ICE-Gancio accorciatore.

  • Conforme alla norma 5692 per gli elementi accorciatori.
  • Nessuna riduzione del WLL.
  • Punta del gancio ispessita per evitare usi impropri (es. aggancio errato della catena).
  • Fuoriuscita della catena allentata resa difficoltosa grazie all’apertura a gomito.

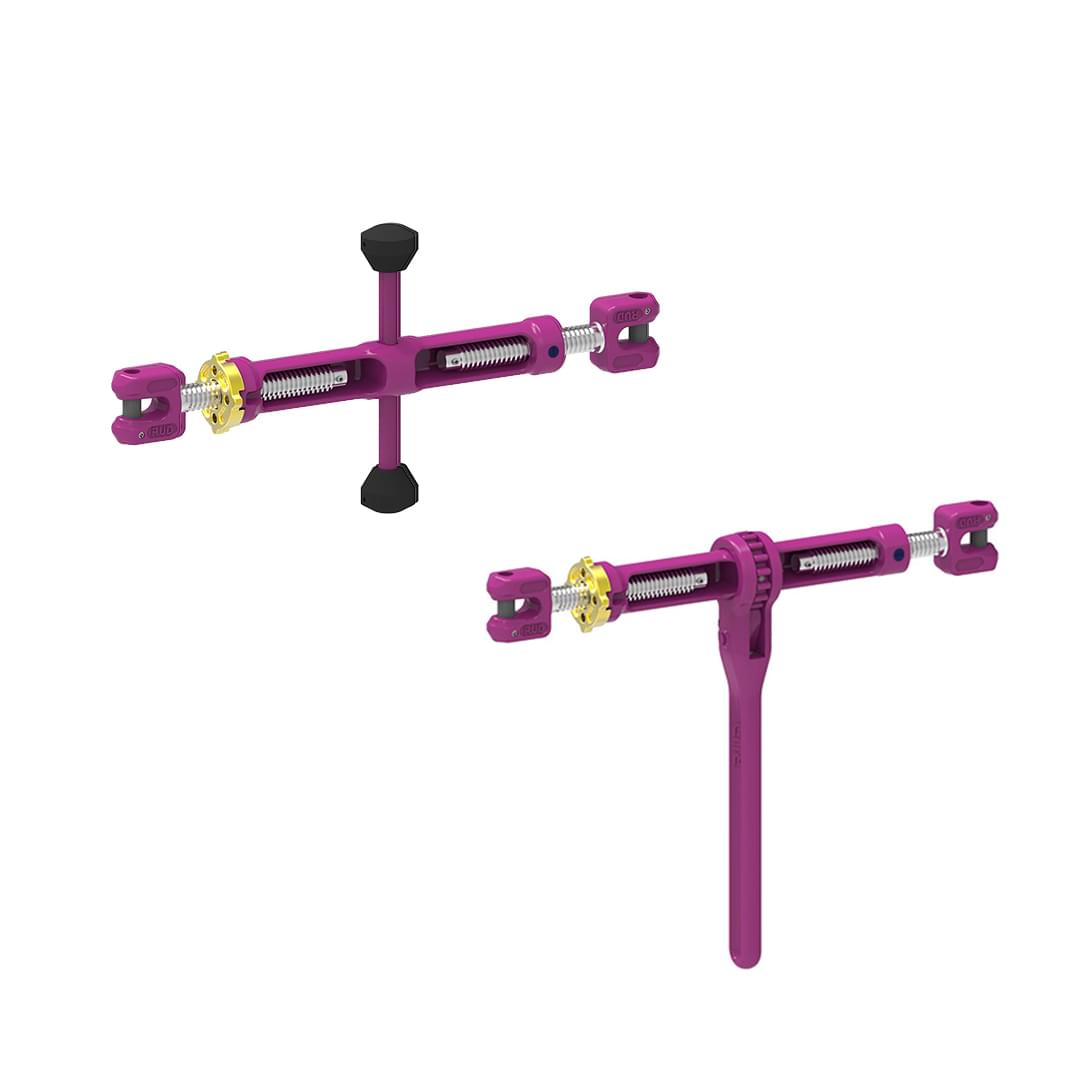

Tenditore a forcella tipo ICE.

  • Tenditore mandrino ICE con attacco a cerniera. Per una precisa regolazione della lunghezza delle gambe della catena.
  • Design particolarmente robusto grazie alla solida barra filettata – con protezione anti-svitamento, ingrassatori e para-polvere su entrambi i lati.
  • Perno di collegamento e coppiglie di sicurezza sono premontati.

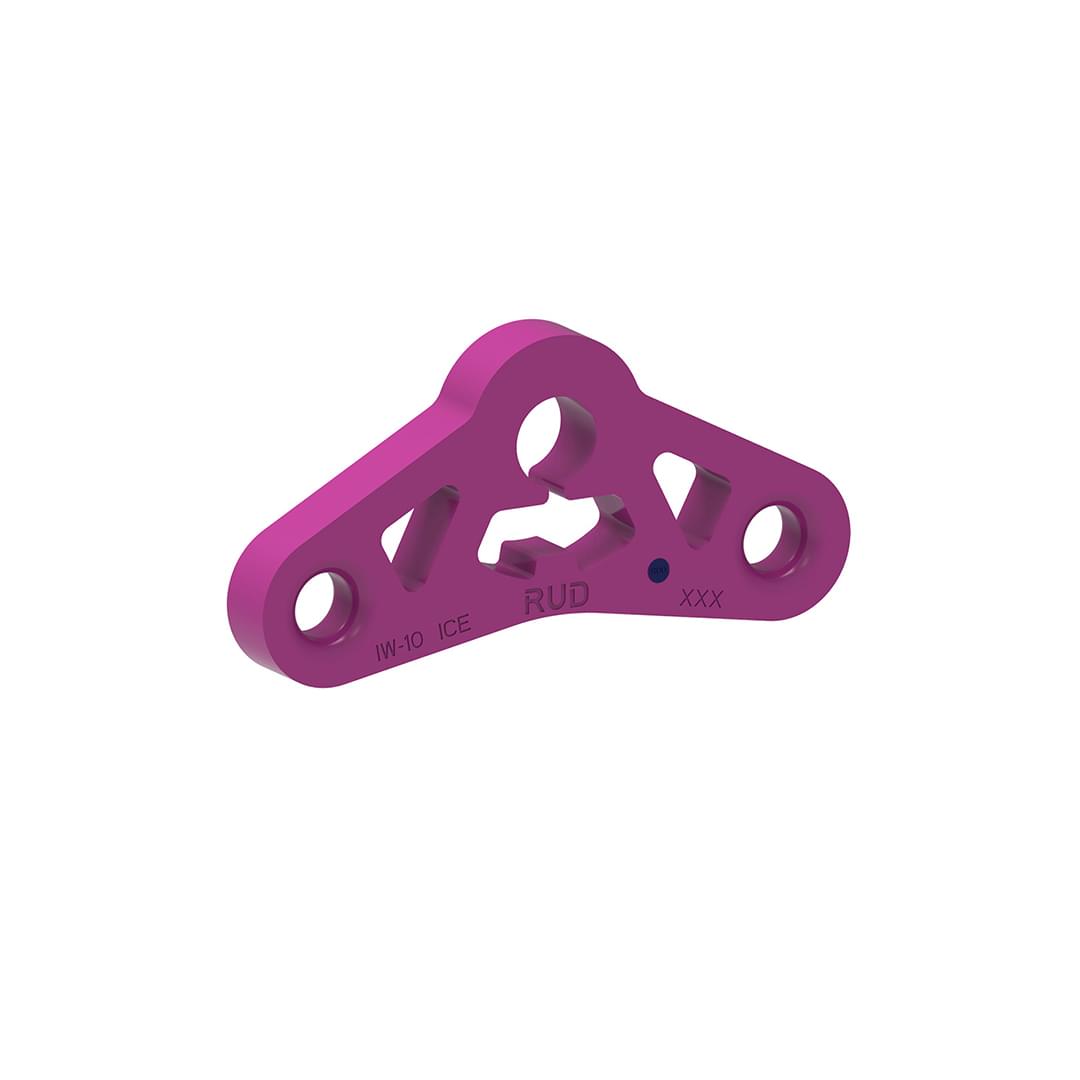

Bilanciatori ICE.

  • I bilanciatori ICE vengono installati in un sistema completo di sollevamento a 4 braccia (2 catene a 2 braccia), per ottenere un'equa distribuzione del carico su tutte e 4 le braccia. Le tolleranze di lunghezza di ogni singola braccia delle catena, vengono compensate dall'inclinazione del bilanciatore ICE.

Uso dell'artiglio multi-accorciatore.



  1. Tirare la catena allentata attraverso la fessura trasversale a croce dell'artiglio accorciatore e inserire il perno di sicurezza (A) in posizione.
  2. Con la catena allentata, inserire la maglia di catena nell'alloggio a tasca (1), premendo il perno di sicurezza (3) e tirare verso il basso la catena.
  3. Rilasciare il perno di sicurezza e verificare l'avvenuto aggancio e bloccaggio.
  4. Per sganciare operare in ordine inverso (premendo il perno di sicurezza 3).


Attenzione: Quando si utilizza l'accorciatore senza perno di sicurezza (A), la catena deve essere sempre completamente entrata nella fessura di bloccaggio (B). Durante il tensionamento o il sollevamento della catena accorciata, la stessa deve essere sempre agganciata completamente nella fessura di bloccaggio.
